Primer Caso
Señales de alerta en un colector de polvo industrial:
Puntos críticos durante el mantenimiento
El desempeño de un colector de polvo depende de la interacción entre sus elementos filtrantes, sistema de autolimpieza, flujo de aire y componentes periféricos. Por esta razón, una inspección técnica no debe limitarse al cambio de filtros.
La evaluación de las condiciones internas y de los parámetros de operación permite identificar desviaciones antes de que afecten la capacidad de extracción del sistema.
-

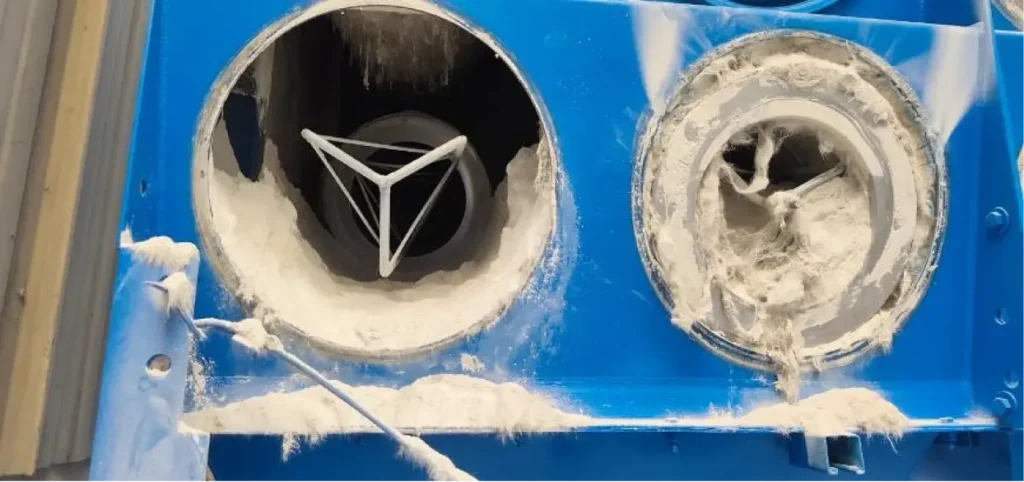

Saturación de los elementos filtrantes
La acumulación progresiva de contaminante incrementa la resistencia al paso del aire a través de la media filtrante. Cuando esta condición deja de ser controlada adecuadamente por el sistema de limpieza, puede disminuir el flujo disponible para la captación.
Durante una inspección se recomienda verificar:
- Condición física de los elementos filtrantes.
- Presión diferencial.
- Distribución de la carga de contaminante.
- Comportamiento del flujo de aire.
- Presencia de partículas en la cámara limpia.
La condición de los filtros no debe determinarse únicamente mediante inspección visual; la presión diferencial y los parámetros de operación aportan información necesaria para evaluar su comportamiento. AZT también señala la caída de presión como un indicador relevante para determinar la condición de los elementos filtrantes.
-
Presencia de contaminante en la cámara limpia
La cámara limpia debe mantenerse libre de acumulaciones anormales de partículas.
La presencia de contaminante en esta zona puede estar relacionada con condiciones de los elementos filtrantes, sellos, montaje u otros componentes del sistema.
En el mantenimiento documentado se identificó contaminante en la cámara de aire limpio asociado a una alta saturación de los filtros principales.
Este hallazgo hace necesaria una inspección del sistema antes de limitar la intervención únicamente al reemplazo de filtros.
-
Sistema de autolimpieza
En colectores con limpieza por pulsos, el suministro de aire comprimido debe mantenerse dentro de las condiciones de operación requeridas por el equipo.
La inspección debe considerar:
Presión de suministro → unidad de mantenimiento → válvulas → diafragmas → pulsos de limpieza
Una presión insuficiente puede reducir la capacidad de desprender el contaminante acumulado. Una condición de operación incorrecta también puede afectar la vida útil de los elementos filtrantes.
Por ello, manómetros, válvulas, diafragmas y líneas neumáticas forman parte del diagnóstico del colector.
-
Presión diferencial
La presión diferencial permite evaluar la resistencia que presenta el sistema de filtración al flujo de aire.
Sin embargo, la lectura depende también de que los componentes utilizados para transmitir la presión se encuentren en condiciones adecuadas.
Mangueras endurecidas, deterioradas u obstruidas pueden comprometer la confiabilidad de la medición. En el mantenimiento analizado fue necesario sustituir las líneas neumáticas del sistema de presión diferencial debido a su desgaste.
-
Flujo de aire: un parámetro clave del diagnóstico
La evaluación del colector debe complementarse con mediciones de desempeño.
En el caso analizado, el caudal volumétrico registrado antes de la intervención fue de 56.37 CFM y posteriormente alcanzó 502.42 CFM. La velocidad del flujo pasó de 211 FPM a 1,880 FPM.
Estos valores muestran por qué las mediciones antes y después del mantenimiento son útiles para determinar el comportamiento del sistema y documentar el efecto de la intervención.
Un colector en operación no necesariamente es un colector operando bajo condiciones adecuadas.
-
El colector debe evaluarse como un sistema
El diagnóstico no debe concentrarse únicamente en los filtros. Una inspección integral puede considerar:
Elementos filtrantes → cámaras → presión diferencial → autolimpieza → tolva y descarga → motor y ventilador → emisiones
La interacción entre estos componentes determina el comportamiento general del sistema de extracción.
Conclusión
El mantenimiento de un colector de polvo debe sustentarse en inspección, medición y diagnóstico.
Cambios en la presión diferencial, pérdida de flujo, contaminación en cámara limpia, anomalías en el sistema de autolimpieza o condiciones mecánicas fuera de operación normal son indicadores que requieren evaluación técnica.
Identificar estas desviaciones permite establecer acciones de mantenimiento con base en la condición real del equipo y no únicamente en la presencia de una falla.
Segundo caso
Sistema de autolimpieza en colectores de polvo: puntos críticos que deben revisarse
El desempeño de un colector de polvo no depende únicamente de la condición de los elementos filtrantes. El sistema de autolimpieza y la correcta descarga del contaminante también influyen en la estabilidad operativa del equipo. Cuando alguno de estos componentes presenta desviaciones, la acumulación de polvo puede incrementarse y modificar las condiciones de operación del sistema.
1. Saturación de los cartuchos
La acumulación de partículas sobre la media filtrante genera resistencia al paso del aire. Por ello, la condición de los cartuchos debe evaluarse considerando tanto su estado físico como los parámetros de operación.
Durante una inspección técnica deben verificarse:
- Nivel de saturación.
- Condición de la media filtrante.
- Malla y estructura del cartucho.
- Presión diferencial.
- Flujo de aire.
En el mantenimiento analizado se identificó una saturación elevada en los ocho cartuchos y una deformación menor en la malla interna de uno de ellos. Aunque la media filtrante no presentaba roturas, se recomendó su sustitución debido a la condición y tiempo de operación.
2. La limpieza del filtro depende del aire comprimido
En los colectores con limpieza por pulsos, el aire comprimido debe suministrarse bajo condiciones controladas.
La inspección debe considerar:
Suministro de aire → FRL → válvulas → diafragmas → pulsos → cartuchos
La ausencia o deterioro de alguno de estos componentes puede limitar el monitoreo del sistema y afectar la confiabilidad de la limpieza.
En este caso no fue posible verificar la presión de operación debido a la ausencia de la unidad de mantenimiento FRL, por lo que se recomendó su instalación.
Punto de ingeniería
La unidad FRL permite acondicionar el suministro neumático y facilita el control de las condiciones de operación del sistema de autolimpieza.
3. Válvulas y diafragmas también requieren inspección
Que las válvulas continúen pulsando no significa que todos sus componentes se encuentren en condiciones óptimas.
Los diafragmas están sometidos a ciclos repetitivos y su desgaste debe considerarse dentro del mantenimiento preventivo.
En la inspección, los diafragmas presentaron desgaste asociado al tiempo de servicio, aunque continuaban operando correctamente. También se recomendó vigilar el estado de mangueras y conexiones neumáticas para reducir el riesgo de fugas.
4. La descarga de polvo forma parte del desempeño del colector
El contaminante separado debe abandonar correctamente el colector.
Si las cuchillas de descarga permanecen cerradas o las tolvas acumulan demasiado material, puede reducirse la capacidad disponible para almacenar y evacuar el contaminante.
Durante el mantenimiento se detectó una acumulación importante de polvo metálico en las tolvas debido a que las cuchillas de descarga permanecían cerradas. El material fue descargado y se restableció la capacidad disponible del sistema.
Por ello, la inspección debe incluir:
Tolva → mecanismo de descarga → conexiones → recipiente de almacenamiento → nivel de llenado
5. Los parámetros permiten comprobar el comportamiento del sistema
El mantenimiento debe complementarse con mediciones antes y después de la intervención.
En el equipo evaluado se registraron los siguientes valores:
| Parámetro | Inicial | Final |
| Caudal | 4,015.13 CFM | 4,126.39 CFM |
| Velocidad | 2,876 FPM | 2,955 FPM |

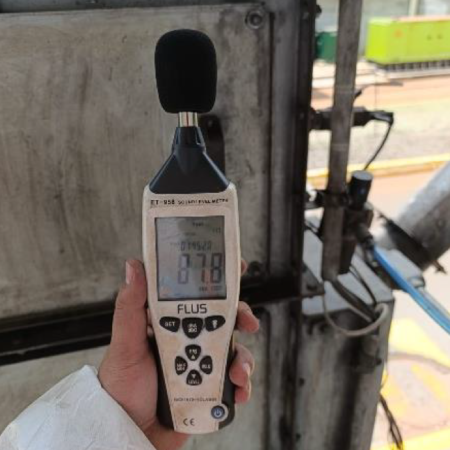

| Ruido | 79.2 dBA | 78.4 dBA |
| Presión diferencial | 0.8 IWG* | 0.7 IWG |
*Durante la pulsación se registró un valor de 5.2 IWG.
Estos datos permiten establecer una referencia objetiva del comportamiento del colector y detectar desviaciones durante mantenimientos posteriores.
¿Qué debe revisarse durante el mantenimiento?
Un diagnóstico del sistema de limpieza y descarga debe considerar de manera conjunta:
Cartuchos → presión diferencial → aire comprimido → FRL → válvulas y diafragmas → frecuencia de pulsos → tolva → descarga
La revisión aislada de un solo componente puede dejar sin identificar condiciones que afectan el funcionamiento general del colector.
Conclusión
La saturación de los filtros no siempre debe interpretarse únicamente como una necesidad de reemplazo. El diagnóstico debe determinar si el sistema de autolimpieza suministra los pulsos correctamente, si sus componentes neumáticos mantienen condiciones adecuadas y si el contaminante puede descargarse sin restricciones.
La combinación de inspección física, mantenimiento preventivo y medición de parámetros permite establecer acciones con base en la condición real del sistema.
Tecer caso
Acumulación de polvo en un colector: ¿qué condiciones deben revisarse?
La acumulación de contaminante dentro de un colector de polvo no debe considerarse únicamente una condición de limpieza. Cuando el material permanece dentro del sistema puede afectar los elementos filtrantes, restringir la descarga y modificar las condiciones de operación del equipo.
Por ello, el diagnóstico debe identificar dónde se acumula el contaminante y qué condición está impidiendo su correcta evacuación.
1. La acumulación puede comenzar antes de la tolva
La cámara sucia es uno de los primeros puntos que deben inspeccionarse.
Una acumulación anormal puede favorecer la sedimentación progresiva del contaminante y aumentar la carga sobre los elementos filtrantes.
Durante una revisión técnica deben verificarse:
- Condición de los filtros.
- Acumulaciones en cámara sucia.
- Estado de guías y soportes.
- Sellado entre cámaras.
- Presión diferencial.
En el caso analizado, los 32 filtros de cartucho presentaban alta saturación y contaminación, por lo que fueron sustituidos como parte de la intervención.
2. La tolva debe permitir una descarga continua
La función de la tolva es conducir el material separado hacia el sistema de descarga.
Si las cuchillas permanecen cerradas, el contaminante puede comenzar a acumularse y compactarse en la parte inferior del colector.
En la inspección se detectaron cuchillas de descarga cerradas y material acumulado en la tolva. Para restablecer la descarga fue necesario retirar siete tambores llenos de contaminante.
Punto de ingeniería
Filtración → desprendimiento del contaminante → tolva → descarga → almacenamiento
Una restricción en cualquiera de estas etapas puede provocar que el material permanezca dentro del colector.
3. El sistema de autolimpieza también debe verificarse
Los pulsos neumáticos permiten desprender parte del contaminante acumulado sobre los elementos filtrantes.
Por ello, no basta con comprobar que el controlador esté encendido. Es necesario revisar:
Válvulas → conexiones → mangueras → pulsos → respuesta del sistema
En este mantenimiento se detectó una fuga que afectaba uno de los puntos de limpieza. También se identificaron fugas asociadas a mangueras y conexiones neumáticas. Después de los ajustes se verificó nuevamente la activación de los puntos de limpieza.
4. Una fuga de aire también representa pérdida de desempeño
La inspección no debe terminar en los filtros y el sistema neumático.
El conjunto motor-ventilador y su carcasa forman parte de la trayectoria del aire. Una abertura o pérdida de hermeticidad puede representar una pérdida de flujo y afectar el desempeño del sistema de extracción.
En el equipo inspeccionado se identificó una abertura en el conjunto de ventilación con fuga de aire durante la operación, por lo que se recomendó reparar la zona afectada.
5. La presión diferencial ayuda a evaluar el cambio de condición
Una inspección técnica debe complementarse con mediciones antes y después de la intervención.
En este caso, la presión diferencial de los cartuchos pasó de:
0.80 IWG → 0.02 IWG
El cambio se registró después de las actividades de mantenimiento y sustitución de los elementos filtrantes.
Este parámetro debe analizarse junto con el flujo, la condición de los filtros y el funcionamiento general del sistema; por sí solo no representa un diagnóstico completo.
¿Qué debe revisarse ante una acumulación excesiva?
El diagnóstico puede seguir esta secuencia:
Filtros → cámara sucia → autolimpieza → tolva → mecanismo de descarga → recipientes → ventilador
El objetivo es determinar si el contaminante se está capturando, desprendiendo y evacuando correctamente.
Conclusión
La acumulación excesiva de polvo puede ser consecuencia de diferentes condiciones dentro del colector.
Filtros saturados, restricciones en la descarga, cuchillas cerradas, fugas neumáticas o pérdidas de hermeticidad pueden presentarse simultáneamente y afectar el comportamiento del sistema.
Por esta razón, el mantenimiento debe basarse en inspección, medición y diagnóstico integral, identificando la causa de la acumulación antes de limitar la intervención únicamente al cambio de filtros.
